| ชื่อแบรนด์: | Zhisheng |
| เลขรุ่น: | ZS-CBD |
| MOQ: | 1 set |
| ระยะเวลาการจัดส่ง: | 15-20 days |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T |

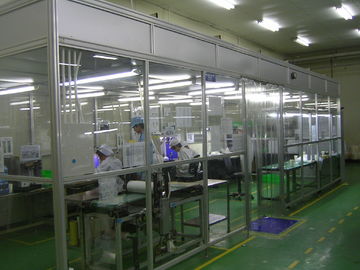

ทำความสะอาดบูธ
แม้ว่าจะไม่สามารถแบ่งแยกอย่างชัดเจนได้ แต่จะใช้คำว่า "ห้องสะอาด" ในกรณีของอาคารหรือห้อง พื้นที่ที่ล้อมรอบด้วยม่าน PVC หรือแผ่นเรซินถือเป็น "บูธสะอาด" ในกรณีที่ต้องการเพิ่มความสะอาดในห้องสะอาดหรือห้องปรับอากาศ ขนาดตั้งแต่ 1.5 ม. ถึง 5 เมตรและเปิดแอร์สะอาดในบูธด้วย FFU (Fan Filter Unit) ในฝ้าเพดาน
ได้กลายเป็นที่นิยมในช่วงไม่กี่ปีที่ผ่านมาไม่ได้ขึ้นอยู่กับขนาดของมัน แต่พิจารณาว่าเป็นโครงสร้างราคาประหยัดที่สามารถเคลื่อนย้ายได้โดยมีปัจจัยด้านความสะอาดและไม่ละเมิดกฏหมายการก่อสร้างหรือการบริการด้านการดับเพลิง

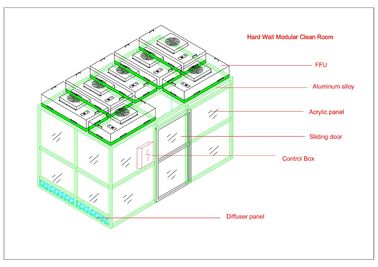

กรอบ: อลูมิเนียม
ตัวเครื่อง: แผ่นอะคริลิคป้องกันไฟฟ้าสถิตย์
ชั้น: ISO 5
การไหลของชั้นลามิเนต
การประยุกต์ใช้:
ทำความสะอาดบูธสำหรับการวิจัยทางเภสัชกรรมจุลชีววิทยาและการทดลองทางวิทยาศาสตร์ซึ่งต้องใช้เครื่องมือในการทำให้บริสุทธิ์บางส่วน
วัสดุ:
โครงตู้ทำความสะอาด: อลูมิเนียมหรือสแตนเลส
Body of clean booth: ผ้าม่านป้องกันไฟฟ้าสถิตย์ PVC / Plexiglass / แผ่นอะคริลิค
เปลือกของวัสดุ FFU: เหล็กแผ่นรีดเย็นเคลือบด้วยผงเคลือบอลูมิเนียมเคลือบสังกะสีหรือสเตนเลส 201/304
เกี่ยวกับรหัสการก่อสร้างหรือการบริการด้านการดับเพลิงมีความเป็นไปได้ที่จะขัดแย้งกับมาตรฐานของหน่วยงานท้องถิ่นหรือ บริษัท ของลูกค้า นอกจากนี้ขนาดที่สามารถสร้างขึ้นเหนือโต๊ะเรียกว่า "ม้านั่งสะอาดง่าย"
หากมีการเลือก Clean Booth จำเป็นต้องพิจารณาต่อไปนี้
1. การคำนวณค่าความสะอาดภายในบูธ
2. การเลือกวัสดุผนัง
3. การเลือกระบบระบายอากาศ
4. การเลือกเครื่องปรับอากาศภายในบูธ
1. การคำนวณค่าความสะอาดภายในบูธ
โดยทั่วไปจะพิจารณาจากกฎระเบียบของห้องพักที่สะอาด พารามิเตอร์ที่พิจารณาคืออัตราการไหลเวียนของตัวกรองชนิดตัวกรองระบบไหลเวียนและระบบระบายอากาศ
ตารางอ้างอิงสำหรับอัตราการไหลเวียน
| ห้องเรียนสะอาด | ค่าตัวเลขทั่วไป | มาตรฐาน USA209E | ความเร็วลมปกติ |
| ชั้น 100,000 | 20-30 รอบ / ชม | 20 | 0.005-0.041m / s |
| ชั้น 10,000 | 30 ~ 70 รอบ / ชั่วโมง | 70 | 0.051-0.76m / s |
| ชั้น 1,000 | การหมุนเวียน 100-200 รอบ / ชม | 150 | 0.127-0.202m / s |
| ชั้น 100 | การหมุนรอบ 200-600 / ชม | 250-400 | 0.203-0.408m / s |
อัตราการไหลเวียนต่อชั่วโมง (หมุนเวียน / ชั่วโมง) = ความเร็วลมเฉลี่ย (m / sec) x พื้นที่ปล่อย (m2) x 3600sec ÷ปริมาตรห้อง (ปริมาตร) (ม. 3)
| ชิ้น | ตัวกรองประสิทธิภาพปานกลางหรือสูง | ตัวกรอง HEPA | ตัวกรอง ULPA |
| กำลังการกรอง | ชั้น 10-100000 | ชั้น 100-10000 | ชั้น 10 |
| ตัวอย่าง | สำนักงานปกติ | หลังจากกระบวนการ IC | กระบวนการ PRE IC |
| ประสิทธิภาพ | ความสามารถในการดักจับสูงเมื่อเปรียบเทียบกับตัวกรองอนุภาคหยาบ | มีการดักจับความจุได้ถึง 99.97% สำหรับอนุภาคขนาด 0.3um | การดักจับความจุได้ถึง 99.999% สำหรับอนุภาคขนาด 0.1um |
ความจุของการไหลของอากาศและหน่วยของ FFU ที่จะติดตั้งจะถูกเลือกขึ้นอยู่กับปริมาตรของตู้ที่สะอาดและระดับที่ต้องการ
อัตราการไหลเวียนของอากาศที่ต้องการ (m3 / min) = ความจุห้องที่ต้องการ (m3) ×อัตราการไหลเวียน (หมุน / h) ÷ 60
ตัวอย่าง)
การไหลของอากาศของ FFU สำหรับตู้ทำความสะอาดที่มีความกว้าง 3 เมตรความยาว 2 เมตรความสูง 2 เมตรและระดับที่ต้องการคือ 10000 คือ (3 × 2 × 2) × 75 ÷ 60 = 15 (ลบ.ม. / นาที)
* หน่วยงานของ PAU - A17FFU ของ บริษัท ของเราสามารถทำงานร่วมกันได้
2. การเลือกวัสดุผนัง
การคัดเลือกควรทำบนพื้นฐานของข้อกำหนดเกี่ยวกับสภาพแวดล้อมและสภาพแวดล้อมภายใน
คุณสมบัติ:
1) ทำความสะอาดบูธสามารถนำเสนอส่วนหนึ่งของสภาพแวดล้อมที่สะอาดสูงสามารถติดตั้งได้ที่ด้านบนของสถานที่
ที่ต้องทำความสะอาดอากาศที่ออกมาจาก FFU จะถูกกรองโดยตัวกรองล่วงหน้าและตัวกรอง HEPA จากนั้น
อากาศบริสุทธิ์เข้าสู่พื้นที่ทำงานในแนวตั้งเพื่อประกันความต้องการการทำให้บริสุทธิ์
2). เสียงน้อยกว่า 52dBA, ความเร็วอากาศ 0.35-0.6m / s
3) มิติของบูธสะอาด, ปรับแต่งการออกแบบสามารถใช้ได้
4) สามารถใช้ได้ทั้งแบบเดี่ยวและยังสามารถเชื่อมต่อกับพื้นที่ในแถบ
5) ระดับการทำให้บริสุทธิ์: 100 ชั้นเรียน 1000 หรือ 10000 คลาส
ประเภททำความสะอาดบูธ
อุปกรณ์เสริม:
ฝักบัวแอร์
กล่องผ่าน
เครื่องปรับอากาศ
ระดับความดัน
ข้อกำหนดสำหรับ FFU
| รายการสินค้า | ZS-FFU610 | ZS-FFU915 | ZS-FFU1170 | ZS-FFU1220 | |
| ขนาดสำหรับปลอก (มม.) | 610x610x240 | 915x610x240 | 1170x570x240 | 1220x610x240 | |
| วัสดุ | เหล็กแผ่นรีดเย็นเคลือบผง, แผ่นเคลือบสังกะสีเคลือบอลูมิเนียมหรือสเตนเลส 201/304 | ||||
| อัตราการไหลของอากาศ (m3 / h) | 1000 | 1500 | 1800 | 2000 | |
| ความเร็วลม | 0.35 / 0.48 / 0.6 m / s | ||||
| ESP | 80-120pa | ||||
| Hepa fiter | ขนาด (มม.) | 610x610x69 | 915x610x69 | 1170x570x69 | 1220x610x69 |
| กรอบ | โปรไฟล์อลูมิเนียม | ||||
| สื่อ | ไฟเบอร์กลาส | ||||
| อย่างมีประสิทธิภาพ | H13 | ||||
| ความดันลดลง | ≤220pa | ||||
| มอเตอร์พัดลม) | แรงดันไฟฟ้า | AC 220-240V / 50Hz | |||
| ปัจจุบัน | 0.76A | ||||
| อำนาจ | 80-120W | ||||
| เสียงรบกวน (เดซิเบล) | 48 | 50 | 52 | 53 | |
| น้ำหนัก (กิโลกรัม) | 22 | 24 | 28 | 32 | |
วิดีโอ
|
|
