| ชื่อแบรนด์: | zhisheng |
| เลขรุ่น: | ZS-CB-C100 |
| MOQ: | 1 ชุด |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ |

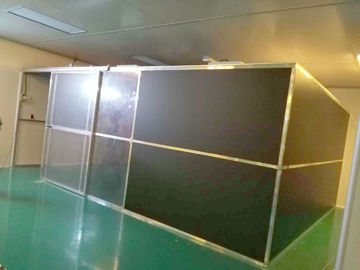

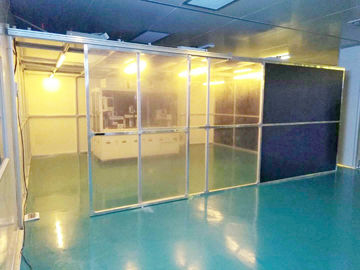

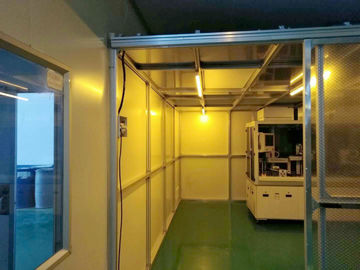

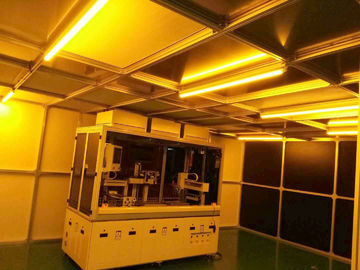

Class 100 Hard Wall อุปกรณ์ทำความสะอาดห้อง Modular สำหรับห้องปฏิบัติการใช้เวลานาน
แม้ว่าจะไม่สามารถแบ่งแยกอย่างชัดเจนได้ แต่จะใช้คำว่า "ห้องสะอาด" ในกรณีของอาคารหรือห้อง พื้นที่ที่ล้อมรอบด้วยม่าน PVC หรือแผ่นเรซินถือเป็น "บูธสะอาด" ในกรณีที่ต้องการเพิ่มความสะอาดในห้องสะอาดหรือห้องปรับอากาศ ขนาดตั้งแต่ 1.5 ม. ถึง 5 เมตรและเปิดแอร์สะอาดในบูธด้วย FFU (Fan Filter Unit) ในฝ้าเพดาน
ได้กลายเป็นที่นิยมในช่วงไม่กี่ปีที่ผ่านมาไม่ได้ขึ้นอยู่กับขนาดของมัน แต่พิจารณาว่าเป็นโครงสร้างราคาประหยัดที่สามารถเคลื่อนย้ายได้โดยมีปัจจัยด้านความสะอาดและไม่ละเมิดกฏหมายการก่อสร้างหรือการบริการด้านการดับเพลิง
กรอบ: อลูมิเนียม
ขนาดและข้อกำหนด:
| สินค้า | ห้องทำความสะอาดแบบโมดูลาร์ |
| ขนาด | L6450 * * * * * * * * W5000 H2400mm |
| กรอบด้านนอก | อลูมิเนียมอัดรีด 40 * 80 ม.ม. |
| FFU QTY | 16 SETS |
| เบา | 36W * 8 |
| พัดลมเป่าลม | 120W x6SETS |
| Nosie | ประมาณ 54dBA |
| มุมมอง C | ม่านแสงป้องกันไฟฟ้าสถิตย์ PVC |
| มุมมองด้านบน | แผ่นสแตนเลสสำหรับปิดผนึก |
| ชั้น | ชั้น 100 + 1000 |
| ประตู | ประตูเลื่อนด้วยมือ |
การประยุกต์ใช้:
ห้องปลอดเชื้อมีไว้สำหรับการวิจัยทางเภสัชกรรมจุลชีววิทยาและการทดลองทางวิทยาศาสตร์ซึ่งต้องใช้เครื่องมือในการทำให้บริสุทธิ์บางส่วน
เกี่ยวกับรหัสการก่อสร้างหรือการบริการด้านการดับเพลิงมีความเป็นไปได้ที่จะขัดแย้งกับมาตรฐานของหน่วยงานท้องถิ่นหรือ บริษัท ของลูกค้า นอกจากนี้ขนาดที่สามารถสร้างขึ้นเหนือโต๊ะเรียกว่า "ม้านั่งสะอาดง่าย"
หากมีการเลือก Clean Booth จำเป็นต้องพิจารณาต่อไปนี้
1. การคำนวณค่าความสะอาดภายในบูธ
2. การเลือกวัสดุผนัง
3. การเลือกระบบระบายอากาศ
4. การเลือกเครื่องปรับอากาศภายในบูธ
1. การคำนวณค่าความสะอาดภายในบูธ
โดยทั่วไปจะพิจารณาจากกฎระเบียบของห้องพักที่สะอาด พารามิเตอร์ที่พิจารณาคืออัตราการไหลเวียนของตัวกรองชนิดตัวกรองระบบไหลเวียนและระบบระบายอากาศ
ตารางอ้างอิงสำหรับอัตราการไหลเวียน
| ห้องเรียนสะอาด | ค่าตัวเลขทั่วไป | มาตรฐาน USA209E | ความเร็วลมปกติ |
| ชั้น 100,000 | 20-30 รอบ / ชม | 20 | 0.005-0.041m / s |
| ชั้น 10,000 | 30 ~ 70 รอบ / ชั่วโมง | 70 | 0.051-0.76m / s |
| ชั้น 1,000 | การหมุนเวียน 100-200 รอบ / ชม | 150 | 0.127-0.202m / s |
| ชั้น 100 | การหมุนรอบ 200-600 / ชม | 250-400 | 0.203-0.408m / s |
อัตราการไหลเวียนต่อชั่วโมง (หมุนเวียน / ชั่วโมง) = ความเร็วลมเฉลี่ย (m / sec) x พื้นที่ปล่อย (m2) x 3600sec ÷ปริมาตรห้อง (ปริมาตร) (ม. 3)
| ชิ้น | ตัวกรองประสิทธิภาพปานกลางหรือสูง | ตัวกรอง HEPA | ตัวกรอง ULPA |
| กำลังการกรอง | ชั้น 10-100000 | ชั้น 100-10000 | ชั้น 10 |
| ตัวอย่าง | สำนักงานปกติ | หลังจากกระบวนการ IC | กระบวนการ PRE IC |
| ประสิทธิภาพ | ความสามารถในการดักจับสูงเมื่อเปรียบเทียบกับตัวกรองอนุภาคหยาบ | มีการดักจับความจุได้ถึง 99.97% สำหรับอนุภาคขนาด 0.3um | การดักจับความจุได้ถึง 99.999% สำหรับอนุภาคขนาด 0.1um |
ความจุของการไหลของอากาศและหน่วยของ FFU ที่จะติดตั้งจะถูกเลือกขึ้นอยู่กับปริมาตรของตู้ที่สะอาดและระดับที่ต้องการ
อัตราการไหลเวียนของอากาศที่ต้องการ (m3 / min) = ความจุห้องที่ต้องการ (m3) ×อัตราการไหลเวียน (หมุน / ชั่วโมง) ÷ 60
ตัวอย่าง)
การไหลของอากาศของ FFU สำหรับตู้ทำความสะอาดที่มีความกว้าง 3 เมตรความยาว 2 เมตรความสูง 2 เมตรและระดับที่ต้องการคือ 10000 คือ (3 × 2 × 2) × 75 ÷ 60 = 15 (ลบ.ม. / นาที)
* หน่วยงานของ PAU - A17FFU ของ บริษัท ของเราสามารถทำงานร่วมกันได้
2. การเลือกวัสดุผนัง
การคัดเลือกควรทำบนพื้นฐานของข้อกำหนดเกี่ยวกับสภาพแวดล้อมและสภาพแวดล้อมภายใน
คุณสมบัติ:
1) ทำความสะอาดบูธสามารถนำเสนอส่วนหนึ่งของสภาพแวดล้อมที่สะอาดสูงสามารถติดตั้งได้ที่ด้านบนของสถานที่
ที่ต้องทำความสะอาดอากาศที่ออกมาจาก FFU จะถูกกรองโดยตัวกรองล่วงหน้าและตัวกรอง HEPA จากนั้น
อากาศบริสุทธิ์เข้าสู่พื้นที่ทำงานในแนวตั้งเพื่อประกันความต้องการการทำให้บริสุทธิ์
2). เสียงน้อยกว่า 52dBA, ความเร็วอากาศ 0.35-0.6m / s
3) มิติของบูธสะอาด, ปรับแต่งการออกแบบสามารถใช้ได้
4) สามารถใช้ได้ทั้งแบบเดี่ยวและยังสามารถเชื่อมต่อกับพื้นที่ในแถบ
5) ระดับการทำให้บริสุทธิ์: 100 ชั้นเรียน 1000 หรือ 10000 คลาส
ข้อมูลจำเพาะ:
| ชิ้น | ห้องทำความสะอาดผนังแบบแข็ง | |
| การรักษาความสะอาด | ชั้น 100 ถึง 100,000 | |
| ขนาด (LXWXH) | ได้รับการออกแบบตามความต้องการของลูกค้า | |
| FFU | มิติ | 2x2, 2x4, 4x4 ตัวเลือก |
| วัสดุกรอบโครงสร้าง | สแตนเลสอลูมิเนียม | |
| แหล่งจ่ายไฟ | 110V / 60HZ / AC; 220V / 60HZ / AC | |
| กรอง | ตัวกรองแบบกรองจีบ HEPA / ULPA ขนาดเล็กสามารถเลือกได้ | |
| วัสดุของเฟรม | อลูมิเนียมอัลลอยด์ / สแตนเลส 201 / SUS 304 | |
| วัสดุผนัง | กระจกนิรภัย / อะคริลิค / ป้องกันไฟฟ้าสถิต PVC / Sandwich panel | |
| เพดาน | แผงอลูมิเนียมพลาสติก / กระจกนิรภัย / อะคริลิค / แผ่นใสพีวีซี / แซนวิชแบบป้องกันไฟฟ้าสถิตย์ | |
อุปกรณ์เสริม:
ฝักบัวแอร์
กล่องผ่าน
เครื่องปรับอากาศ
ระดับความดัน
วาดห้องสะอาด:
วิดีโอ
|
|
