| ชื่อแบรนด์: | zhisheng |
| เลขรุ่น: | ZS-CB-ISO7 |
| MOQ: | 1 ชุด |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ |

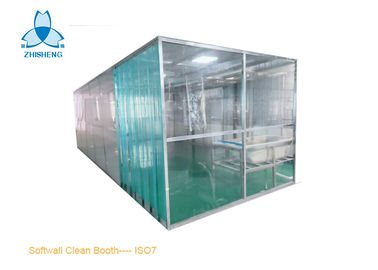

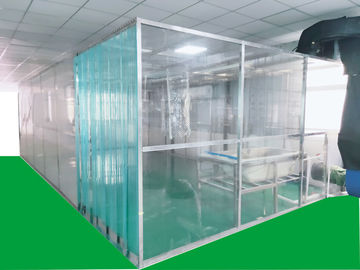

ตู้ยาระดับ 10,000 ห้องคลีนรูม FFU โครงสร้างอลูมิเนียมพร้อมประตูบานเลื่อน
แม้ว่าจะไม่มีแผนกที่ชัดเจน แต่คำว่า "ห้องสะอาด" ใช้ในกรณีอาคารหรือห้อง พื้นที่ที่ถูกล้อมรอบด้วยม่าน PVC หรือแผงเรซินนั้นถือว่าเป็น "คลีนบูธ" ในกรณีที่มีความเต็มใจที่จะเพิ่มปัจจัยด้านความสะอาดในห้องสะอาดหรือห้องปรับอากาศ ขนาดคือ 1.5 ม. ถึง 5 ม. และมีการเปิดตัวอากาศบริสุทธิ์ในบูธโดยมี FFU (Fan Filter Unit) ติดเพดาน
ได้กลายเป็นที่นิยมในไม่กี่ปีที่ผ่านมาไม่ได้ขึ้นอยู่กับขนาดของมัน แต่เมื่อพิจารณาว่าเป็นโครงสร้างที่เรียบง่ายราคาถูกและเคลื่อนย้ายได้ด้วยปัจจัยด้านความสะอาดและไม่ละเมิดกฎหมายเกี่ยวกับการก่อสร้าง
กรอบ: อลูมิเนียม
ขนาดและข้อกำหนด:
| สินค้า | Softwall PVC Curtain Clean Booth |
| ขนาด | L8000xW4000xH2200mm |
| กรอบด้านนอก | อลูมิเนียมอัดแบบ 40 * 80 มม |
| ปริมาณ FFU | 4sets |
| เบา | 36W * 4 |
| พัดลมเป่าลม | 120W x4 ชุด |
| Nosie | ประมาณ 54dBA |
| มุมมอง 4 ด้าน | ม่าน PVC ป้องกันไฟฟ้าสถิตย์ |
| มุมมองด้านบน | ม่าน PVC ป้องกันไฟฟ้าสถิตย์ |
| ชั้น | 10000 (ISO7) |
| ประตู | แถบ PVC |
การประยุกต์ใช้:
คลีนรูมสำหรับใช้ในการทำยาการวิจัยทางจุลชีววิทยาและการทดลองทางวิทยาศาสตร์ซึ่งต้องใช้อุปกรณ์การทำให้บริสุทธิ์บางส่วน
ในส่วนที่เกี่ยวกับประมวลกฎหมายการก่อสร้างหรือการบริการอัคคีภัยมีความเป็นไปได้ที่จะขัดแย้งกับมาตรฐานของหน่วยงานท้องถิ่นหรือ บริษัท ของลูกค้า นอกจากนี้ขนาดที่สามารถสร้างขึ้นบนโต๊ะเรียกว่า "ม้านั่งทำความสะอาดง่าย"
ข้อควรพิจารณาต่อไปนี้เป็นสิ่งจำเป็นในกรณีที่เลือกคลีนบูธ
1. การคำนวณปัจจัยด้านความสะอาดสำหรับภายในบูธ
2. การเลือกวัสดุผนัง
3. การเลือกระบบระบายอากาศ
4. การเลือกเครื่องปรับอากาศภายในบูธ
1. การคำนวณปัจจัยด้านความสะอาดสำหรับภายในบูธ
โดยทั่วไปจะพิจารณาจากพื้นฐานของระเบียบห้องสะอาด พารามิเตอร์ที่พิจารณาคืออัตราการไหลเวียนชนิดตัวกรองระบบไหลและระบบระบายอากาศ
ตารางอ้างอิงสำหรับอัตราการไหลเวียน
| ระดับของห้องสะอาด | ค่าตัวเลขทั่วไป | มาตรฐาน USA209E | ความเร็วลมเฉลี่ยในปัจจุบัน |
| ระดับ 100,000 | 20-30 รอบต่อชั่วโมง | 20 | 0.005-0.041m / s |
| ระดับ 10,000 | 30 ~ 70 รอบ / ชั่วโมง | 70 | 0.051-0.76m / s |
| ชั้น 1,000 | 100-200 รอบต่อชั่วโมง | 150 | 0.127-0.202m / s |
| ชั้น 100 | 200-600 รอบต่อชั่วโมง | 250-400 | 0.203-0.408m / s |
อัตราการไหลเวียนต่อชั่วโมง (หมุนเวียน / ชม.) = ความเร็วอากาศปัจจุบันเฉลี่ย (m / วินาที) x พื้นที่คายประจุ (m2) x 3600sec ÷ความจุห้อง (ปริมาตร) (m3)
| สิ่งของ | ตัวกรองประสิทธิภาพปานกลางหรือสูง | แผ่นกรอง HEPA | ตัวกรอง ULPA |
| กำลังการกรอง | ชั้น 10-100000 | ระดับ 100-10000 | ชั้น 10 |
| ตัวอย่าง | สำนักงานปกติ | หลังจากกระบวนการ IC | กระบวนการก่อน IC |
| ประสิทธิภาพ | ความสามารถในการดักจับสูงเมื่อเปรียบเทียบกับตัวกรองอนุภาคหยาบ | มีความจุดักมากถึง 99.97% สำหรับอนุภาคขนาด 0.3um | ผ่านการทดสอบความสามารถในการดักจับสูงถึง 99.999% สำหรับอนุภาคขนาด 0.1um |
ความสามารถในการไหลของอากาศและหน่วยของ FFU ที่จะติดตั้งถูกเลือกโดยพิจารณาจากปริมาณของคลีนบูธและคลาสที่ต้องการ
การไหลของอากาศที่ต้องการ (m3 / นาที) = ความจุห้องเป้าหมาย (m3) ×อัตราการไหลเวียน (หมุน / ชม.) ÷ 60
ตัวอย่าง)
การไหลของอากาศ FFU สำหรับบูธสะอาดที่มีความกว้าง 3 ม. ยาว 2 ม. สูง 2 ม. และระดับที่ต้องการ 10,000 คือ (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / นาที)
* หน่วยเดียวของ PAU - A17FFU ของ บริษัท ของเราเข้ากันได้
2. การเลือกวัสดุผนัง
การเลือกควรทำบนพื้นฐานของข้อกำหนดที่เกี่ยวข้องกับสภาพแวดล้อมของสภาพแวดล้อมและพื้นที่ภายใน
คุณสมบัติ:
1). บูธทำความสะอาดสามารถนำเสนอส่วนของสภาพแวดล้อมที่สะอาดสูงสามารถติดตั้งที่ด้านบนของสถานที่
ที่ต้องทำความสะอาดอากาศที่มาจาก FFU จะถูกกรองโดยตัวกรองพื้นฐานและตัวกรอง HEPA จากนั้น
อากาศบริสุทธิ์เข้าสู่โซนงานในแนวตั้งเพื่อประกันความต้องการการทำให้บริสุทธิ์
2). the เสียงน้อยกว่า 52dBA, ความเร็วอากาศเป็น 0.35-0.6 m / s
3) มิติของบูธสะอาดปรับแต่งการออกแบบสามารถใช้ได้
4). มันสามารถนำมาใช้โดยเดี่ยวและยังสามารถเชื่อมต่อกับทำความสะอาดพื้นที่ในแถบ
5) การทำให้บริสุทธิ์อันดับ: 100 คลาส, 1,000 คลาสหรือ 10,000 คลาส
ข้อมูลจำเพาะ:
| สิ่งของ | ห้องสะอาดแบบแยกส่วนกำแพงแข็ง | |
| การรักษาความสะอาด | ระดับ 100 ถึงคลาส 100,000 | |
| ส่วนข้อมูล (LXWXH) | ออกแบบตามความต้องการของลูกค้า | |
| FFU | มิติ | ตัวเลือก 2x2, 2x4, 4x4 |
| วัสดุกรอบโครงสร้าง | สแตนเลส, อลูมิเนียมอัลลอยด์ | |
| แหล่งจ่ายไฟ | 110V / 60HZ / AC; 220V / 60HZ / AC | |
| กรอง | มินิจีบ HEPA กรอง / ตัวกรอง ULPA | |
| วัสดุของกรอบ | อลูมิเนียมอัลลอยด์ / สแตนเลส 201 / SUS 304 | |
| วัสดุของผนัง | กระจกนิรภัย / อะคริลิค / แผงโปร่งใส PVC / แซนด์วิชป้องกันไฟฟ้าสถิตย์ | |
| เพดาน | แผงอลูมิเนียม - พลาสติก / กระจกนิรภัย / อะคริลิค / แผง PVC / แซนด์วิชโปร่งใสป้องกันไฟฟ้าสถิตย์ | |
อุปกรณ์เสริม:
แอร์อาบน้ำ
กล่องผ่าน
เครื่องปรับอากาศ
ระดับความดัน
ภาพวาดห้องสะอาด:
วิดีโอ
|
|
