| ชื่อแบรนด์: | zhisheng |
| เลขรุ่น: | ZS-CB-C1000 |
| MOQ: | 1 ชุด |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
ห้องทำความสะอาดแบบโมดูลาร์ผนังแข็งป้องกันไฟฟ้าสถิตย์ชั้นมาตรฐานสูง 1000
สำหรับโรงงาน INNOX ของเกาหลีใต้
ประโยชน์ของห้องสะอาดแบบแยกส่วน:
ทนทาน
การติดตั้งแคลนอย่างรวดเร็วพร้อมการหยุดชะงักขั้นต่ำในไซต์
รักษาคุณค่า
แก้ไขได้อย่างง่ายดายสำหรับการขยายหรือการนำกลับมาใช้ใหม่
แม้ว่าจะไม่มีการแบ่งส่วนที่ชัดเจน แต่คำว่า "ห้องสะอาด" จะใช้ในกรณีของอาคารหรือห้องพื้นที่ที่ปิดด้วยม่านพีวีซีหรือแผงเรซินถือเป็น "ห้องปลอดเชื้อ" ในกรณีที่ต้องการเพิ่มปัจจัยด้านความสะอาดในห้องที่สะอาดหรือห้องปรับอากาศขนาด 1.5 ม. ถึง 5 ม. และมีการนำอากาศบริสุทธิ์เข้ามาในบูธพร้อมด้วย FFU (Fan Filter Unit) ที่เพดาน
ได้รับความนิยมในช่วงไม่กี่ปีที่ผ่านมาไม่ได้ขึ้นอยู่กับขนาดของมัน แต่พิจารณาว่ามันเป็นโครงสร้างที่เรียบง่ายราคาถูกเคลื่อนย้ายได้โดยมีปัจจัยด้านความสะอาดและไม่ละเมิดรหัสการก่อสร้างหรือพระราชบัญญัติบริการดับเพลิง
ขนาดและข้อมูลจำเพาะ:
| สินค้า | ห้องทำความสะอาดแบบแยกส่วน |
| ขนาด | ตามขนาดของลูกค้า |
| กรอบด้านนอก | อลูมิเนียมอัดขึ้นรูป 40 * 80 มม |
| FFU QTY | 100 ชุด |
| เบา | 36 วัตต์ * 40 |
| พัดลมโบลเวอร์ | 120W x6SETS |
| Nosie | ประมาณ 54dBA |
| มุมมอง C | ม่านพีวีซีป้องกันไฟฟ้าสถิตย์กันแสง |
| เพดานด้านบน | FFU และแผ่นกระจก SS304 |
| คลาส | 1,000 |
| ประตู | ประตูบานเลื่อนแบบแมนนวล |
ใบสมัคร:
ห้องสะอาดมีไว้สำหรับการวิจัยทางเภสัชกรรมจุลชีววิทยาและการทดลองทางวิทยาศาสตร์ซึ่งต้องใช้อุปกรณ์ทำให้บริสุทธิ์
ในส่วนที่เกี่ยวกับรหัสการก่อสร้างหรือพระราชบัญญัติบริการดับเพลิงมีความเป็นไปได้ที่จะขัดแย้งกับมาตรฐานของหน่วยงานในพื้นที่หรือ บริษัท ของลูกค้านอกจากนี้ขนาดที่สามารถสร้างบนโต๊ะทำงานเรียกว่า "ม้านั่งสะอาดเรียบง่าย"
การพิจารณาต่อไปนี้เป็นสิ่งที่จำเป็นในกรณีของการเลือก Clean บูธ
1. การคำนวณปัจจัยด้านความสะอาดภายในบูธ
2. การเลือกวัสดุผนัง
3. การเลือกระบบระบายอากาศ
4. การเลือกเครื่องปรับอากาศภายในบูธ
1. การคำนวณปัจจัยด้านความสะอาดภายในบูธ
โดยทั่วไปจะพิจารณาจากข้อกำหนดเกี่ยวกับห้องปลอดเชื้อพารามิเตอร์ที่พิจารณา ได้แก่ อัตราการไหลเวียนชนิดตัวกรองระบบการไหลและระบบระบายอากาศ
ตารางอ้างอิงอัตราการไหลเวียน
| ห้องสะอาด | ค่าตัวเลขทั่วไป | มาตรฐาน USA209E | ความเร็วกระแสอากาศเฉลี่ย |
| ชั้น 100,000 | 20-30 รอบ / ชม | 20 | 0.005-0.041 ม. / วินาที |
| ชั้น 10,000 | 30 ~ 70 รอบ / ชม | 70 | 0.051-0.76 ม. / วินาที |
| ชั้น 1,000 | 100-200 รอบ / ชม | 150 | 0.127-0.202 ม. / วินาที |
| ชั้น 100 | 200-600 รอบ / ชม | 250-400 | 0.203-0.408 ม. / วินาที |
อัตราการไหลเวียนต่อชั่วโมง (รอบ / ชม.) = ความเร็วกระแสอากาศเฉลี่ย (ม. / วินาที) x พื้นที่ปล่อย (ตร.ม. ) x 3600 วินาที÷ความจุห้อง (ปริมาตร) (ม. 3)
| สิ่งของ | ตัวกรองประสิทธิภาพปานกลางหรือสูง | ตัวกรอง HEPA | ตัวกรอง ULPA |
| ความสามารถในการกรอง | ชั้น 10-100000 | ชั้น 100-10000 | ชั้น 10 |
| ตัวอย่าง | สำนักงานปกติ | หลังจากกระบวนการ IC | กระบวนการ PRE IC |
| ประสิทธิภาพ | ความสามารถในการดักจับสูงเมื่อเปรียบเทียบกับตัวกรองอนุภาคหยาบ | มีความจุสูงถึง 99.97% สำหรับอนุภาคขนาด 0.3um | การดักจับความจุสูงถึง 99.999% สำหรับอนุภาคขนาด 0.1um |
ความสามารถในการไหลของอากาศและหน่วยของ FFU ที่จะติดตั้งจะถูกเลือกตามปริมาตรของตู้ทำความสะอาดและระดับที่ต้องการ
การไหลของอากาศที่ต้องการ (ลบ.ม. / นาที) = ความจุห้องเป้าหมาย (ลบ.ม. ) ×อัตราการไหลเวียน (รอบ / ชม.) ÷ 60
ตัวอย่าง)
การไหลของอากาศ FFU สำหรับตู้ทำความสะอาดที่มีความกว้าง 3 เมตรยาว 2 เมตรสูง 2 เมตรและระดับที่ต้องการ 10,000 คือ (3 × 2 × 2) × 75 ÷ 60 = 15 (ลบ.ม. / นาที)
* หน่วยเดียวของ PAU - A17FFU ของ บริษัท ของเราเข้ากันได้
2. การเลือกวัสดุผนัง
การเลือกควรทำตามข้อกำหนดที่เกี่ยวข้องกับสภาพแวดล้อมของพื้นที่โดยรอบและภายใน
คุณสมบัติ:
1) บูธทำความสะอาดสามารถนำเสนอส่วนของสภาพแวดล้อมที่สะอาดสูงสามารถติดตั้งที่ด้านบนของสถานที่ได้
ที่ต้องทำความสะอาดอากาศที่ออกมาจาก FFU จะถูกกรองโดยตัวกรองล่วงหน้าและตัวกรอง HEPA จากนั้น
อากาศบริสุทธิ์เข้าสู่โซนทำงานในแนวตั้งเพื่อประกันความต้องการในการทำให้บริสุทธิ์
2) เสียงรบกวนน้อยกว่า 52dBA ความเร็วอากาศคือ 0.35-0.6m / s
3).ขนาดของบูธสะอาดปรับแต่งการออกแบบได้
4) สามารถใช้งานได้โดยใช้เครื่องเดียวและยังสามารถเชื่อมต่อกับพื้นที่สะอาดในแถบ
5).อันดับการทำให้บริสุทธิ์: 100 คลาส 1,000 คลาสหรือ 10,000 คลาส
ข้อมูลจำเพาะ:
| สิ่งของ | ห้องสะอาดแบบโมดูลาร์ผนังแข็ง | |
| ความสะอาด | คลาส 100 ถึงคลาส 100,000 | |
| ขนาด (LXWXH) | ออกแบบตามความต้องการของลูกค้า | |
| FFU | มิติ | 2x2, 2x4, 4x4 ตัวเลือก |
| วัสดุกรอบโครงสร้าง | เหล็กกล้าไร้สนิมอลูมิเนียม | |
| แหล่งจ่ายไฟ | 110V / 60HZ / AC;220 โวลต์ / 60 เฮิร์ต / AC | |
| กรอง | ตัวกรอง HEPA แบบจีบขนาดเล็ก / ตัวกรอง ULPA เป็นตัวเลือก | |
| วัสดุของกรอบ | อลูมิเนียมอัลลอยด์ / สแตนเลส 201 / SUS 304 | |
| วัสดุผนัง | กระจกนิรภัย / อะคริลิค / แผงพีวีซีใส / แซนวิชป้องกันไฟฟ้าสถิตย์ | |
| เพดาน | แผงอลูมิเนียมพลาสติก / กระจกนิรภัย / อะคริลิค / พีวีซีใสป้องกันไฟฟ้าสถิตย์ / แผงแซนวิช | |
อุปกรณ์เสริมเพิ่มเติม:
ฝักบัวแอร์
ช่องผ่าน
เครื่องปรับอากาศ
ระดับความดัน

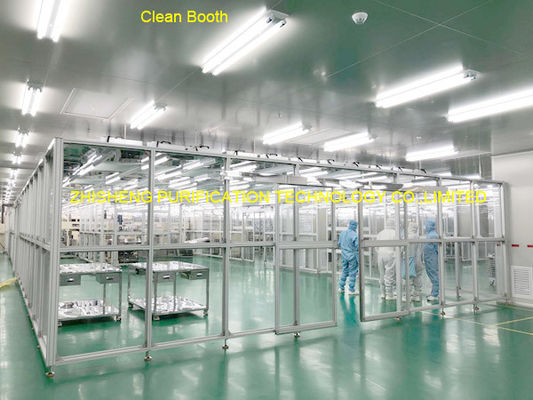

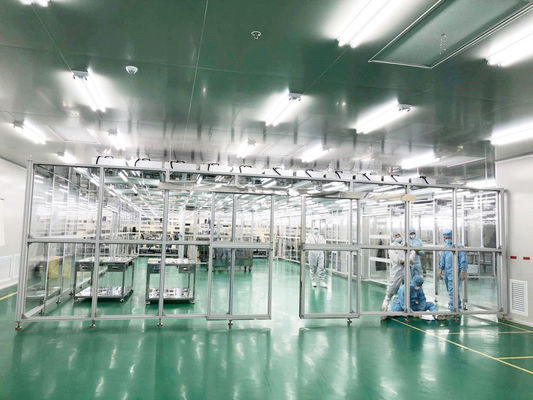

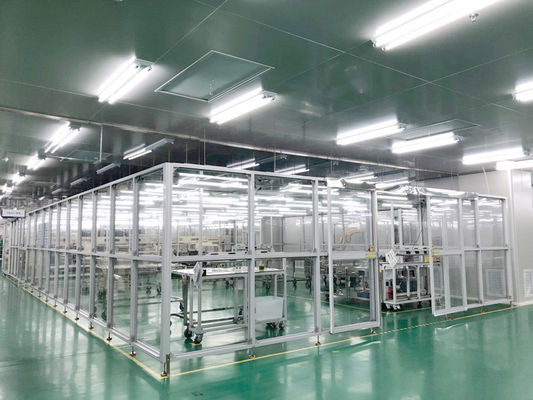

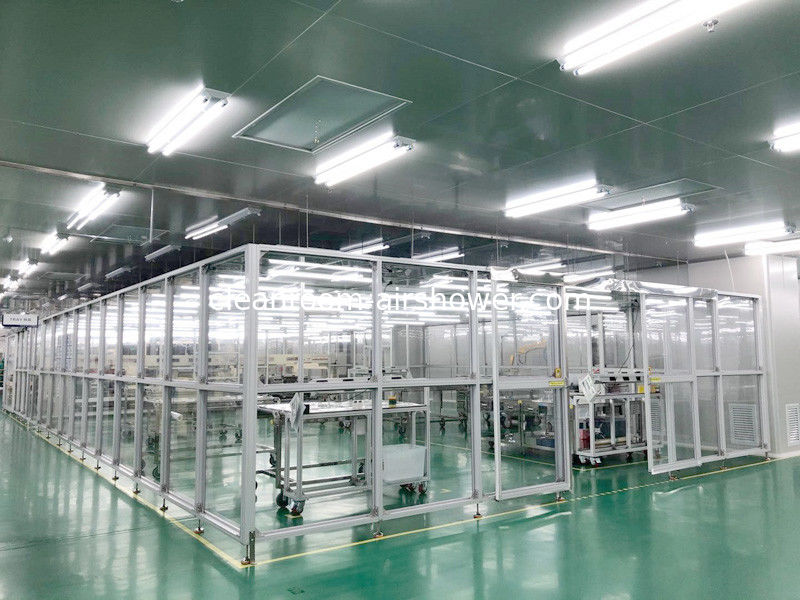

รูปภาพของ Class 1000 modular clean room:
วิดีโอ
|
|
