กรอบอลูมิเนียมป้องกันไฟฟ้าสถิตห้องทำความสะอาดแบบแยกส่วน

 ห้องทำความสะอาดผนังแข็งแบบป้องกันไฟฟ้าสถิตย์, ISO 6 Clean บูธ, โครงสร้างอลูมิเนียม

สำหรับโรงงาน INNOX ของเกาหลีใต้

ประโยชน์ของห้องสะอาดแบบแยกส่วน:

ทนทาน

การติดตั้งแคลนอย่างรวดเร็วพร้อมการหยุดชะงักขั้นต่ำในไซต์

รักษาคุณค่า

แก้ไขได้อย่างง่ายดายสำหรับการขยายหรือการนำกลับมาใช้ใหม่

การออกแบบห้องสะอาดแบบแยกส่วนที่กำหนดเอง:

1. คลาส 100 ถึง 100k / ISO ถึง ISO8 ต่อ ISO1 4664-1

2. หนึ่งรอบหรือหมุนเวียน

3. การควบคุมสภาพแวดล้อมอุณหภูมิ / ความชื้น

4. ระบบผนังโมดูลาร์แบบโมดูลาร์มาตรฐานหรือ ACS แบบไม่มีรอยต่อ

ตัวเลือกวัสดุโมดูลาร์กว้าง:

1. พื้นผิวผนัง: เมลามีนยิปซั่มเคลือบไวนิล FRP แก้วโพลีคาร์บอเนตอลูมิเนียมทาสีหรือสแตนเลส

2. ประตู: เดี่ยว, คู่, เลื่อนอัตโนมัติ, ม้วนด้วยมอเตอร์, ระบบลูกโซ่

3. พื้น: VCT, พื้นทางเข้ายกสูง

4. แสงสว่าง: T-8 LED, หลอดสกายไลท์

ตัวเลือก:

1. ชุดกรองพัดลม HEPA หรือชุดกรองพัดลม ULPA มาตรฐานและ RSR

2. ฝักบัวแอร์กล่องผ่าน.

แม้ว่าจะไม่มีการแบ่งส่วนที่ชัดเจน แต่คำว่า "ห้องสะอาด" จะใช้ในกรณีของอาคารหรือห้องพื้นที่ที่ปิดด้วยม่านพีวีซีหรือแผงเรซินถือเป็น "ห้องปลอดเชื้อ" ในกรณีที่ต้องการเพิ่มปัจจัยด้านความสะอาดในห้องที่สะอาดหรือห้องปรับอากาศขนาด 1.5 ม. ถึง 5 ม. และมีการนำอากาศบริสุทธิ์เข้ามาในบูธพร้อมด้วย FFU (Fan Filter Unit) ที่เพดาน
ได้รับความนิยมในช่วงไม่กี่ปีที่ผ่านมาไม่ได้ขึ้นอยู่กับขนาดของมัน แต่พิจารณาว่ามันเป็นโครงสร้างที่เรียบง่ายราคาถูกเคลื่อนย้ายได้โดยมีปัจจัยด้านความสะอาดและไม่ละเมิดรหัสการก่อสร้างหรือพระราชบัญญัติบริการดับเพลิง
กรอบ: อลูมิเนียม

ขนาดและข้อมูลจำเพาะ:

ใบสมัคร:
ห้องสะอาดมีไว้สำหรับการวิจัยทางเภสัชกรรมจุลชีววิทยาและการทดลองทางวิทยาศาสตร์ซึ่งต้องใช้อุปกรณ์ทำให้บริสุทธิ์
ในส่วนที่เกี่ยวกับรหัสการก่อสร้างหรือพระราชบัญญัติบริการดับเพลิงมีความเป็นไปได้ที่จะขัดแย้งกับมาตรฐานของหน่วยงานในพื้นที่หรือ บริษัท ของลูกค้านอกจากนี้ขนาดที่สามารถสร้างบนโต๊ะทำงานเรียกว่า "ม้านั่งสะอาดเรียบง่าย"
การพิจารณาต่อไปนี้เป็นสิ่งที่จำเป็นในกรณีของการเลือก Clean บูธ
1. การคำนวณปัจจัยด้านความสะอาดภายในบูธ
2. การเลือกวัสดุผนัง
3. การเลือกระบบระบายอากาศ
4. การเลือกเครื่องปรับอากาศภายในบูธ
1. การคำนวณปัจจัยด้านความสะอาดภายในบูธ
โดยทั่วไปจะพิจารณาจากข้อกำหนดเกี่ยวกับห้องปลอดเชื้อพารามิเตอร์ที่พิจารณา ได้แก่ อัตราการไหลเวียนชนิดตัวกรองระบบการไหลและระบบระบายอากาศ
ตารางอ้างอิงอัตราการไหลเวียน

อัตราการไหลเวียนต่อชั่วโมง (รอบ / ชม.) = ความเร็วกระแสอากาศเฉลี่ย (ม. / วินาที) x พื้นที่ปล่อย (ตร.ม. ) x 3600 วินาที÷ความจุห้อง (ปริมาตร) (ม. 3)


ความสามารถในการไหลของอากาศและหน่วยของ FFU ที่จะติดตั้งจะถูกเลือกตามปริมาตรของตู้ทำความสะอาดและระดับที่ต้องการ

การไหลของอากาศที่ต้องการ (ลบ.ม. / นาที) = ความจุห้องเป้าหมาย (ลบ.ม. ) ×อัตราการไหลเวียน (รอบ / ชม.) ÷ 60
ตัวอย่าง)
การไหลของอากาศ FFU สำหรับตู้ทำความสะอาดที่มีความกว้าง 3 เมตรยาว 2 เมตรสูง 2 เมตรและระดับที่ต้องการ 10,000 คือ (3 × 2 × 2) × 75 ÷ 60 = 15 (ลบ.ม. / นาที)

* หน่วยเดียวของ PAU - A17FFU ของ บริษัท ของเราเข้ากันได้
2. การเลือกวัสดุผนัง
การเลือกควรทำตามข้อกำหนดที่เกี่ยวข้องกับสภาพแวดล้อมของพื้นที่โดยรอบและภายใน
คุณสมบัติ:
1) บูธทำความสะอาดสามารถนำเสนอส่วนของสภาพแวดล้อมที่สะอาดสูงสามารถติดตั้งที่ด้านบนของสถานที่ได้
ที่ต้องทำความสะอาดอากาศที่ออกมาจาก FFU จะถูกกรองโดยตัวกรองล่วงหน้าและตัวกรอง HEPA จากนั้น
อากาศบริสุทธิ์เข้าสู่โซนทำงานในแนวตั้งเพื่อประกันความต้องการในการทำให้บริสุทธิ์
2) เสียงรบกวนน้อยกว่า 52dBA ความเร็วอากาศคือ 0.35-0.6m / s
3).ขนาดของบูธที่สะอาดปรับแต่งการออกแบบได้
4) สามารถใช้งานได้ด้วยตัวเดียวและยังสามารถเชื่อมต่อกับพื้นที่สะอาดในแถบ
5).อันดับการทำให้บริสุทธิ์: 100 คลาส 1,000 คลาสหรือ 10,000 คลาส
ข้อมูลจำเพาะ:


อุปกรณ์เสริมเพิ่มเติม:
ฝักบัวแอร์
ช่องผ่าน
เครื่องปรับอากาศ
ระดับความดัน

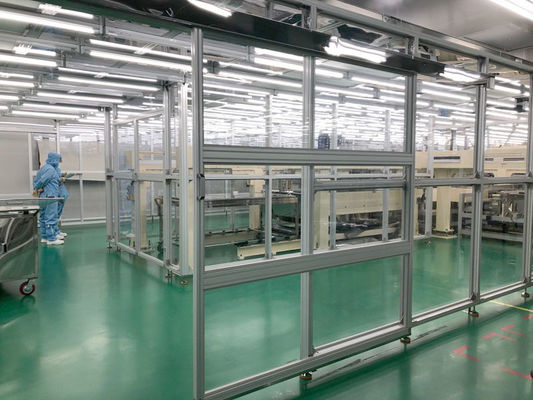

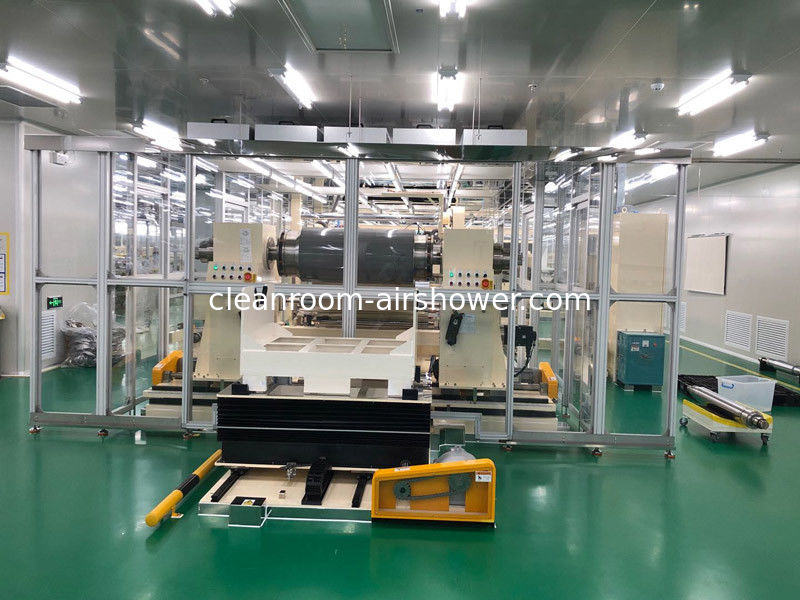

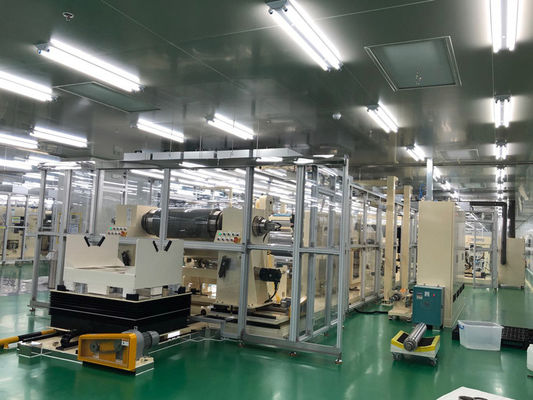

รูปภาพของ Class 1000 modular clean room:
